产品详情
一、滑台定义

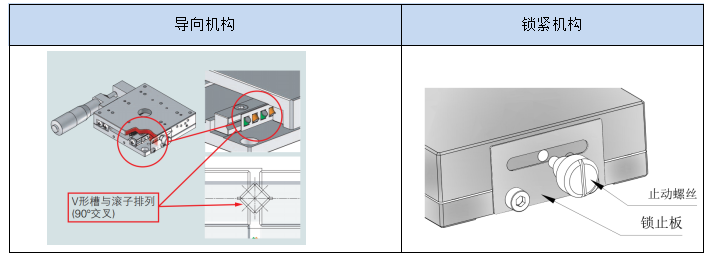

此滑台的导向机构为十字交叉滚柱导轨，通过微分头进给机构转运，锁紧机构为锁止板侧面固定
二、滑台安装方法

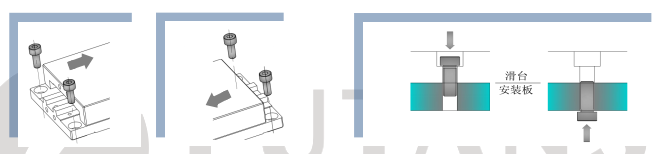

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：

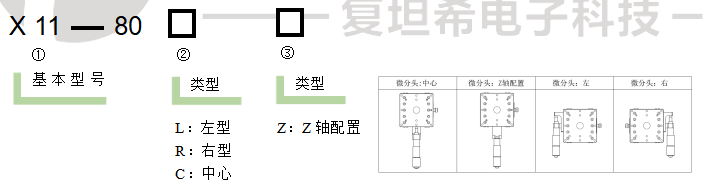

三、型号表示方法
四、基本参数
型号 | X11-80L | X11-80R | X11-80C | X11-80CZ |
分辨率 | 10μm | |||
驱动方式 | 微分头 | |||
工作台面尺寸 | 80x80mm | |||
行程 | ±12.5mm | |||
导轨 | 十字交叉滚柱导轨 | |||
承重 | 平行：10kgf（98N） 垂直：5kgf（49N） | |||
自重 | 0.45kg | |||
材质-表面处理 | 铝-黑色氧化处理 | |||

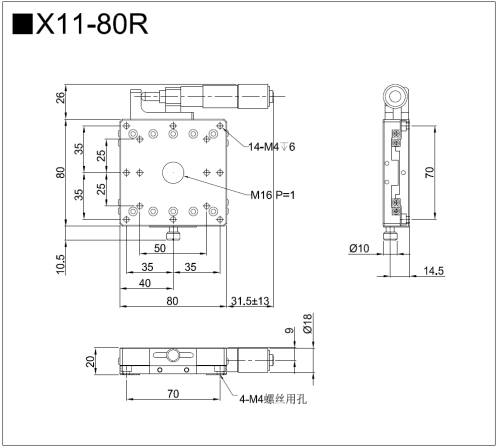

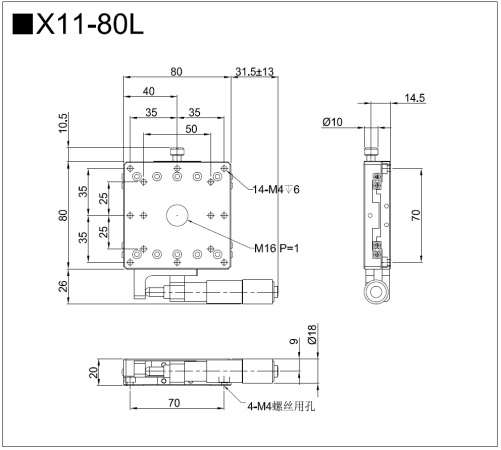

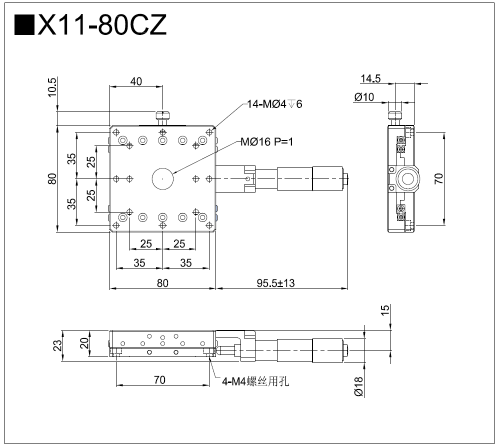

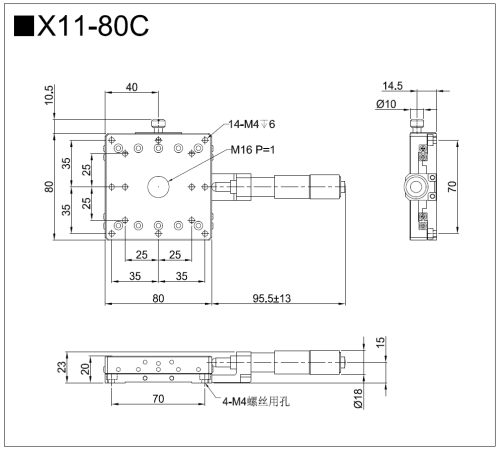

五、外形尺寸图
