一、定义：

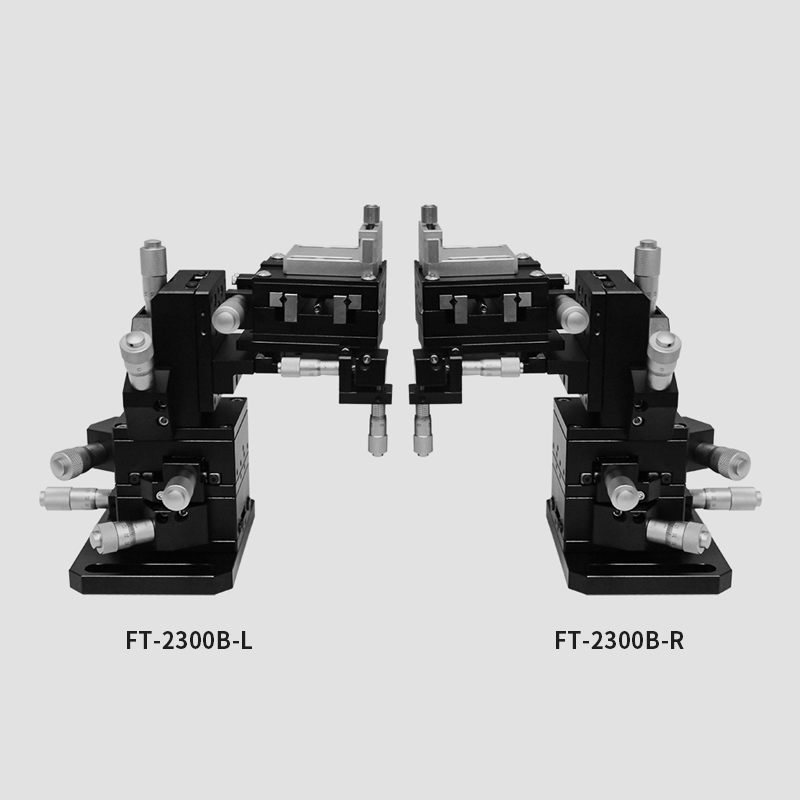

采用双微分头设计，操作方便，精度高。六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。最适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。还备有内角度型，适用于光分路器耦合的夹具组件以及调整间距的CSM设备 。

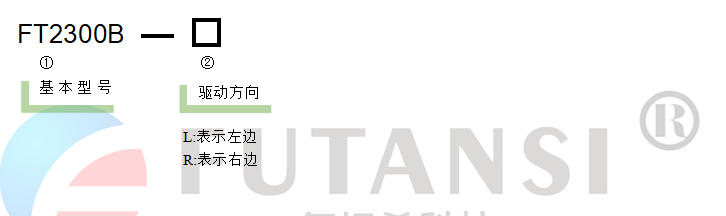

二、型号表示方法：
三、基本参数：
型 号 | FT2300B-L | FT2300B-R |
X、Y、Z轴型号 | XH35-60 | |
倾斜型号 | FT21-60 | |
弧摆型号 | FG60-50 | |
工作台面(mm) | 60x60 | |
分辨率 | 粗调：10μm/刻度 微调：0.5μm/刻度 倾斜：29.3＂/刻度 弧摆：33＂/刻度 | |
行 程(mm) | 粗调：X、Y、Z轴：±6.5mm 微调：X、Y、Z轴：±0.3mm 倾斜：±3° 弧摆：±7° | |
承 重 | 4kgf (39.2N) | |
材质-表面处理 | 铝-黑色阳极氧化处理 | |

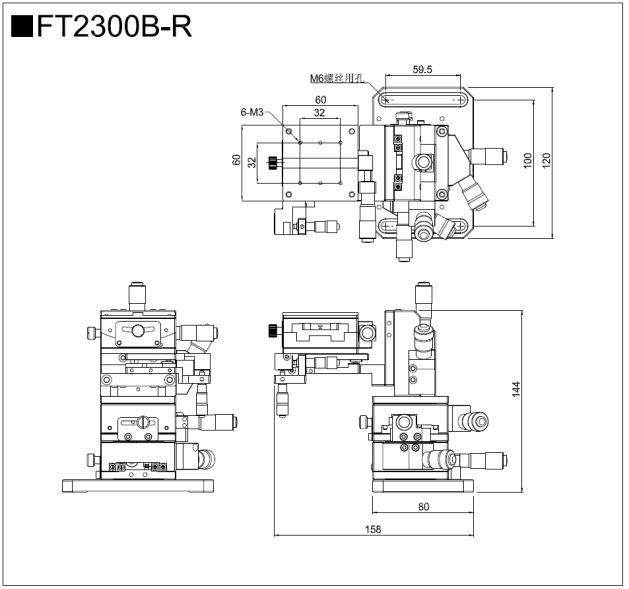

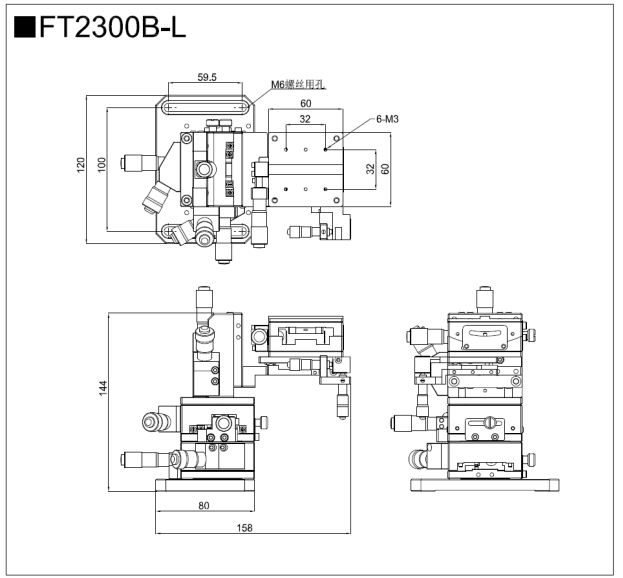

三、外形尺寸：
