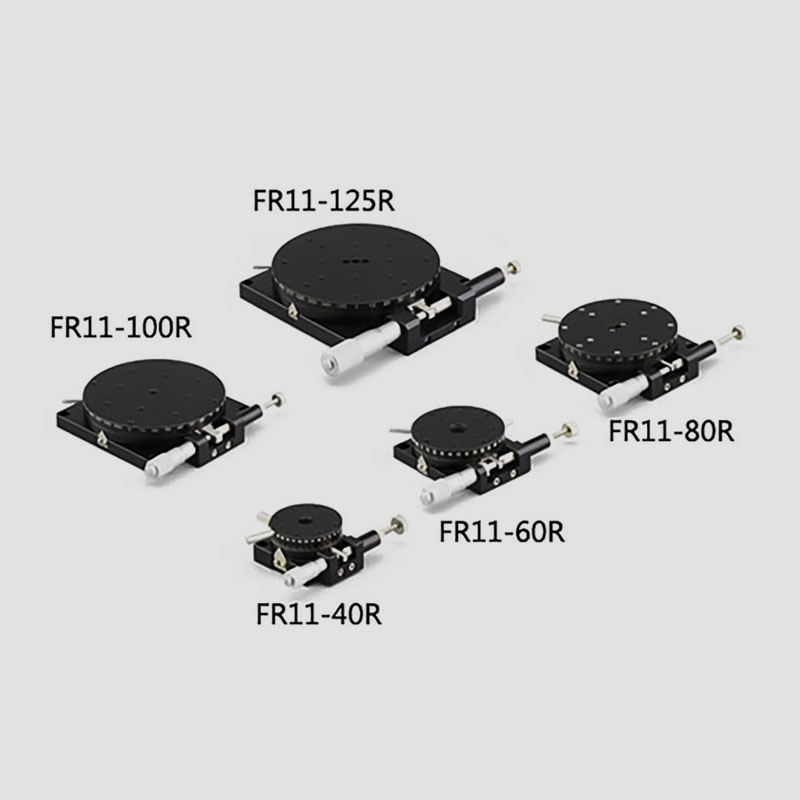

旋转台 FR11-40R/60R/80R/100R/125R

一、滑台定义：

此滑台是通过双轴承导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密角度定位调整，可用于查、组装、加工或其它的工装夹具等。此产品的导向机构为双轴承滚动导向，进给机构为微分头，锁紧机构为止动螺丝侧面固定。

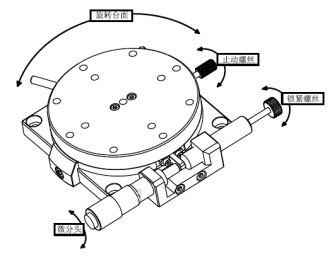

    使用方法：

① ：止动螺丝处于非锁紧状态时，旋转台面可以做360°旋转。

② ：微分头用来做精密微调，当止动螺丝锁紧时，旋转台面会一周转动。

③

：微分头，进行微调。

④ ：锁紧螺丝对置夹紧。

二、滑台安装方法

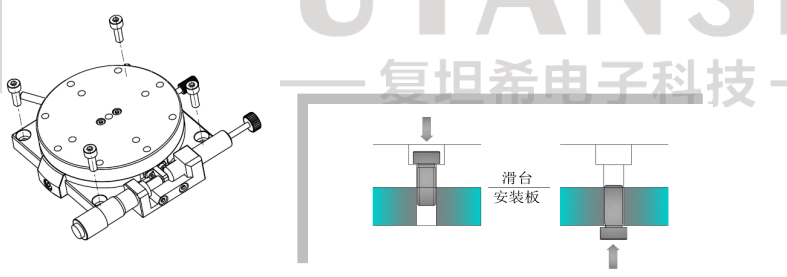

       将滑台安装到使用台面上时，通过安装板上的孔来固定，固定螺丝锁紧的方法，请参见下图：

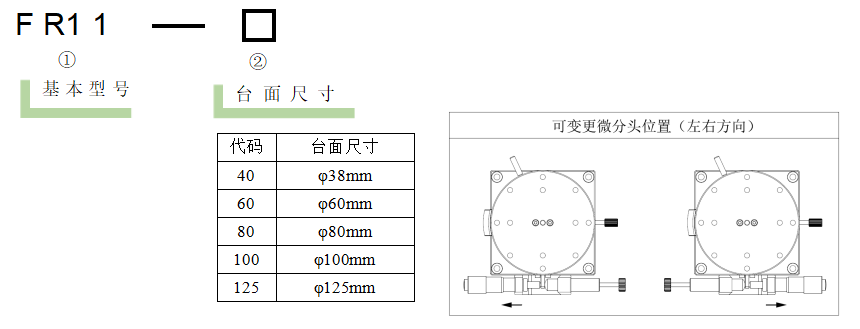

三、型号表示方法

四、基本参数

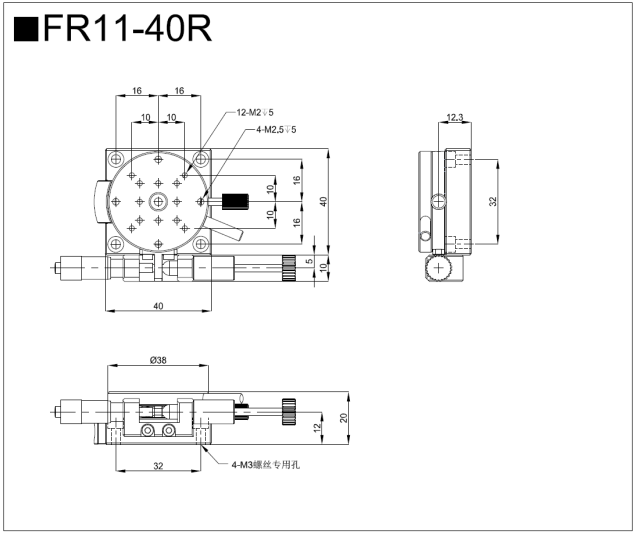

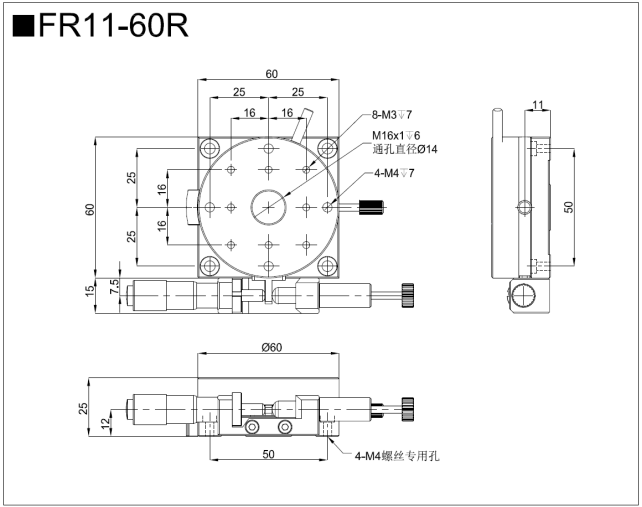

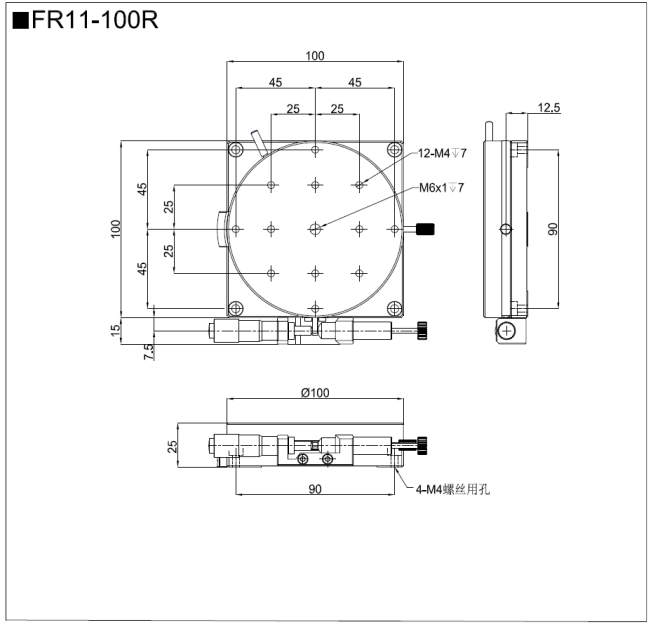

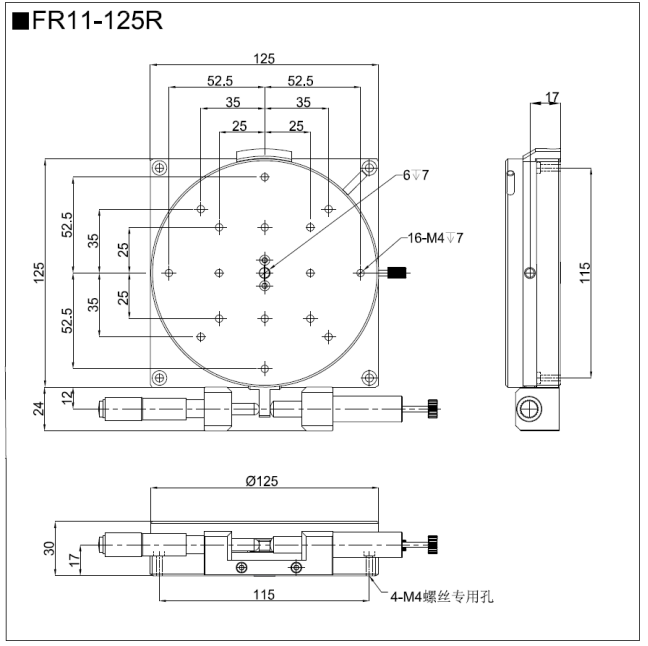

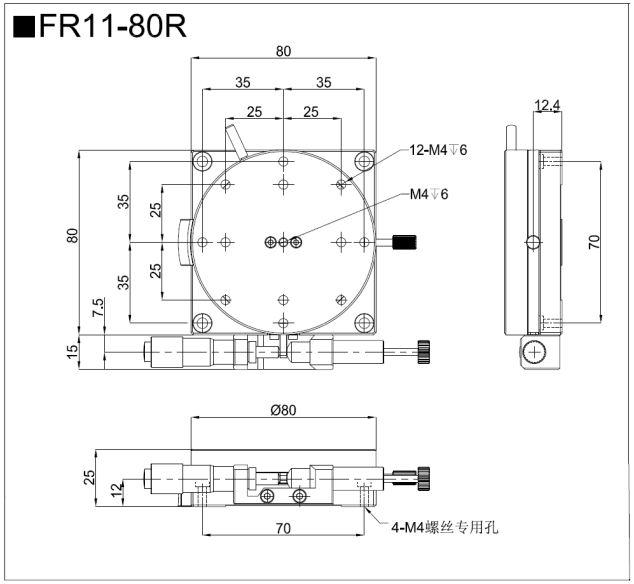

五、外形尺寸图
