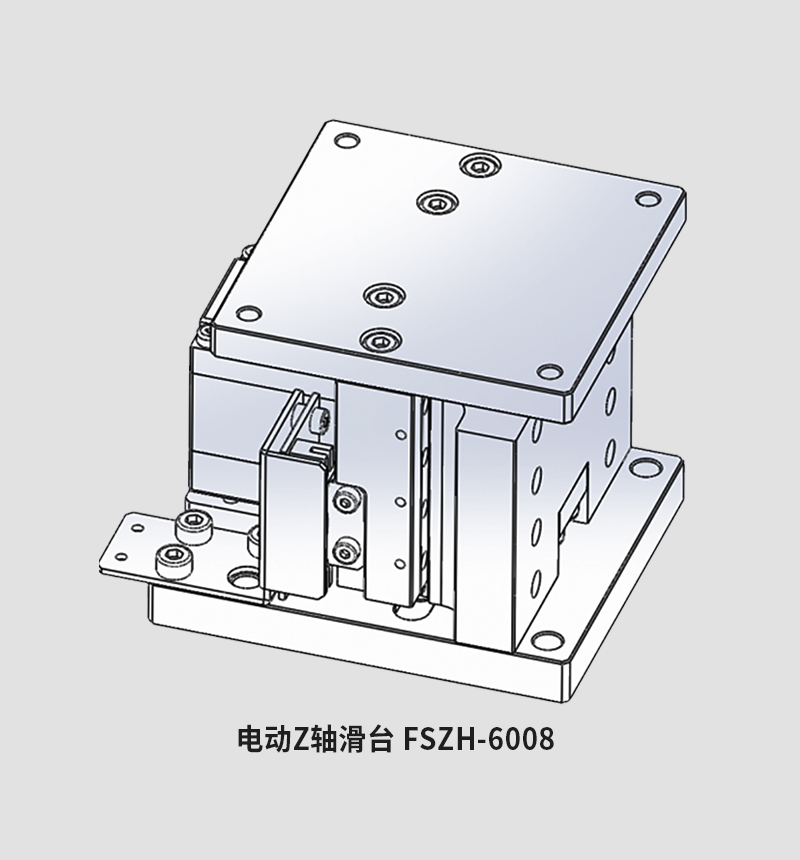

电动Z轴滑台 FSZH-6008

一、电动角位滑台定义

1）标配步进电机和RS232接口，方便和控制器连接

2）采用精密滚珠丝杆定位，重复定位精度和绝对定位精度好，轴向间隙小，寿命长

3）防松和防轴窜动结构，有效防止丝杆松动，轴向窜动，有效保证重复定位精度和绝对定位精度，特别适合高速往复运动

4）使用同步带传动方式，节省安装空间求

5）导轨采用交叉滚柱导轨，运动流畅，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用

6）精密电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高

7）步进电机和滚珠丝杆通过高品质弹性联轴器连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小

8）配有手轮，方便调试

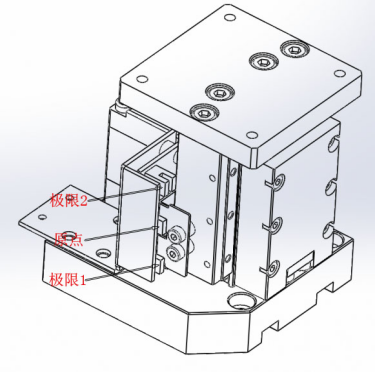

9）装有零位和限位开关，方便准确的定位和保护产品

10）底座有标准孔距的螺纹孔和通孔，方便安装固定

11）可换伺服电机和光栅尺，做闭环控制，接受产品的改制和量身定制

二 、参数

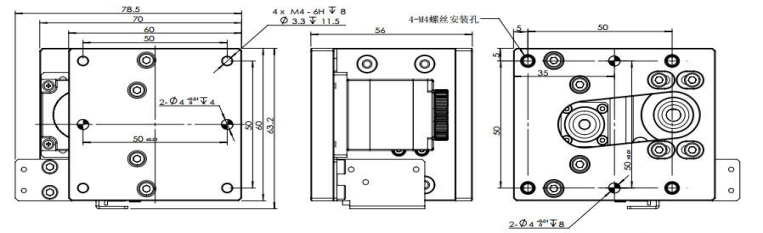

三、尺寸图

四、注意事项（安全须知）

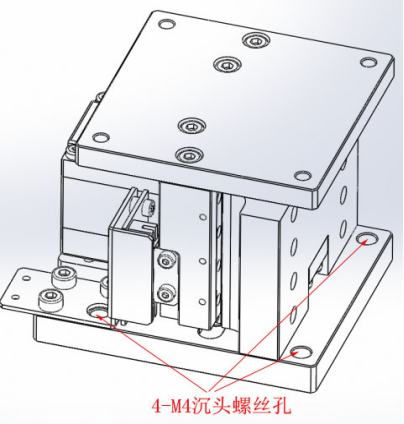

1）安装方法：用4-M4的内六角圆柱头螺丝将滑台固定于安装物上。

2）关于滑台表面、底面安装的对象物：

表面粗糙的安装物，或者是要安装在粗糙的表面物体上时，可能会导致滑台面变形，从而影响精度，请予以注意。

【平面度的大致标准：20μm以内】

3）关于方式：

      ■关于滑台的安装方式：各产品规格以设置在平面上为前提条件。

        上下颠倒安装、侧面垂直   或侧面水平安装等非平面设置时需要注意。

        耐负载和精度因安装方式而显著变化。

4）关于滑台承载情况

本滑台提供的承载参数为水平静载荷，当本产品用承载冲击载荷或偏心冲击载荷时，承载能力会发生显著变化。

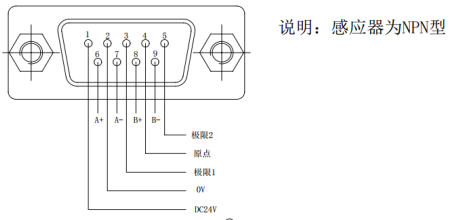

5）接线图：

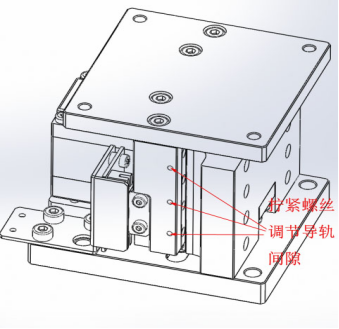

6）关于滑台导轨磨损后调节方法：由于导轨的磨损，当滑台长期使用后产生了侧向间隙，可通过滑台侧边的交叉导轨间隙调整螺丝预紧使间隙消除。

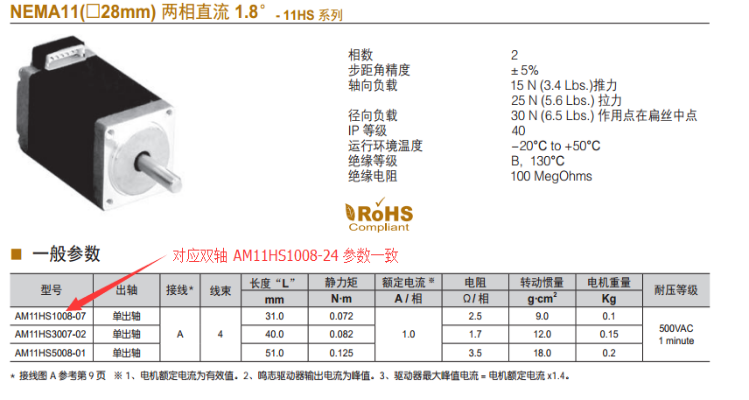

五、滑台所配电机参数

六、滑台所配步进电机驱动器情况

1. 本滑台默认不配步进电机驱动器，由客户另行购买。

2. 本滑台推荐搭配鸣志步进电机驱动器SR2（具体使用方法请参阅《SR2-用户手册》）。

七、关于滑台的日常保养及维护

为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。

弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。

丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
