燕尾调整架 DX11-40S/48S/49S/60S/126S
分享

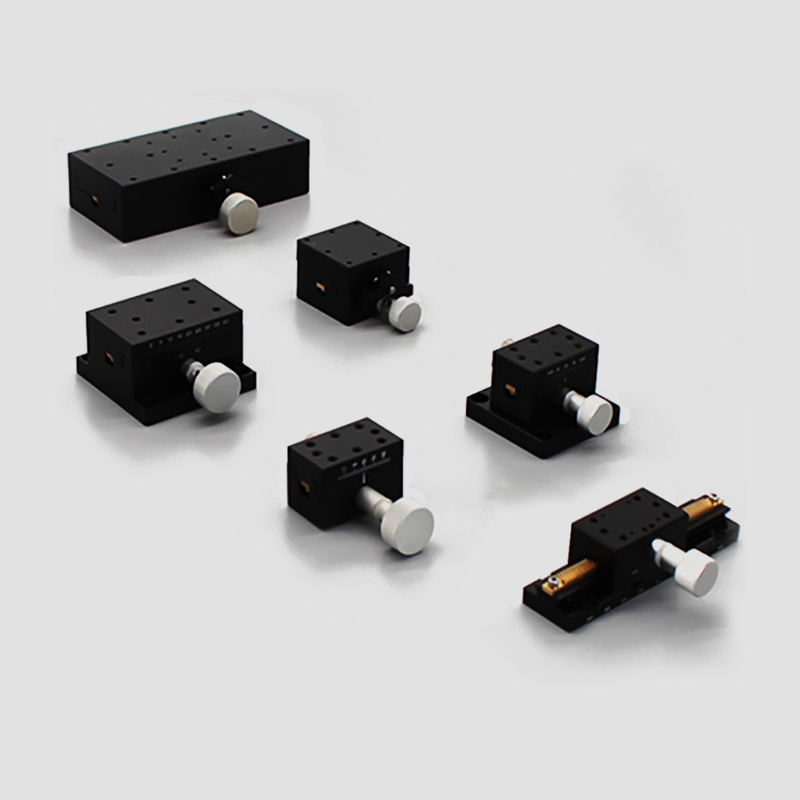

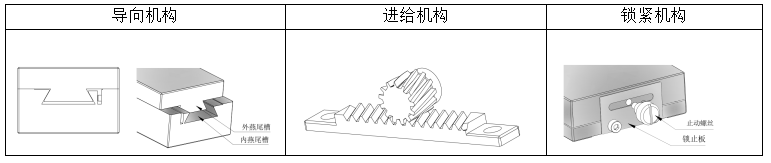

此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其它的工装夹具等。 此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止板侧面固定。
产品详情
一. 滑台定义
此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其它的工装夹具等。 此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止板侧面固定。
二、 滑台安装方法

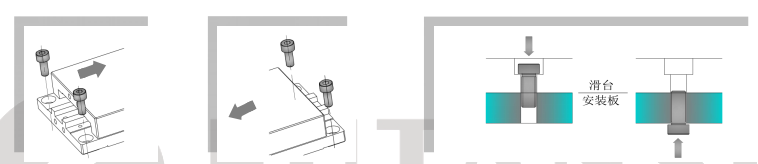

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：

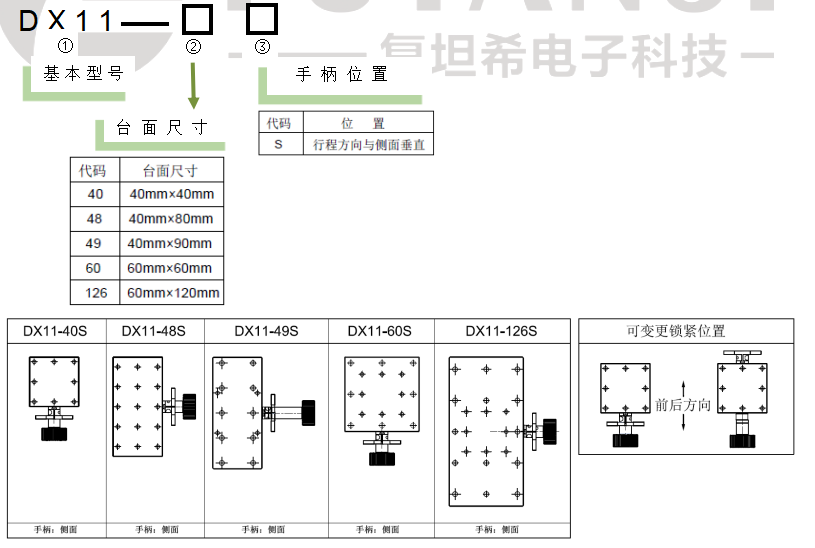

三、型号表示方法
四、基本参数
DX11系列 | |||||
型号 | DX11-40S | DX11-48S | DX11-49S | DX11-60S | DX11-126S |
台面尺寸 | 40×40 mm | 40×80 mm | 40×90 mm | 60×60 mm | 60×120 mm |
轴的类型 | X轴或Y轴 | ||||
导向方式 | 燕尾槽滑动导向 | ||||
驱动方式 | 齿轮齿条啮合转运 | ||||
进给位置 | 侧面 | ||||
进给一圈行程 | 0.5mm | 0.5mm | 0.5mm | 0.5mm | 0.5mm |
行程 | ±10 mm | ±30 mm | ±35mm | ±20mm | ±50 mm |
分辨率 | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm |
负载 | 3.0kg | 4.0kg | 4.0 kg | 4.0 kg | 5.0 kg |
滑台自重 | |||||
材质-表面处理 | 铝-黑色氧化处理 | ||||
推荐使用环境 | 10-50度，20-70%RH(无结露) | ||||

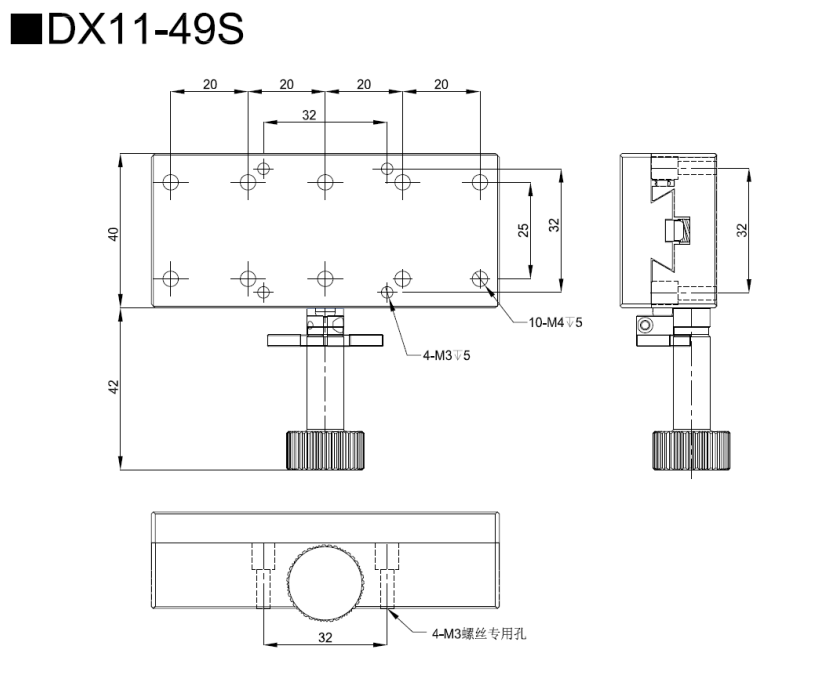

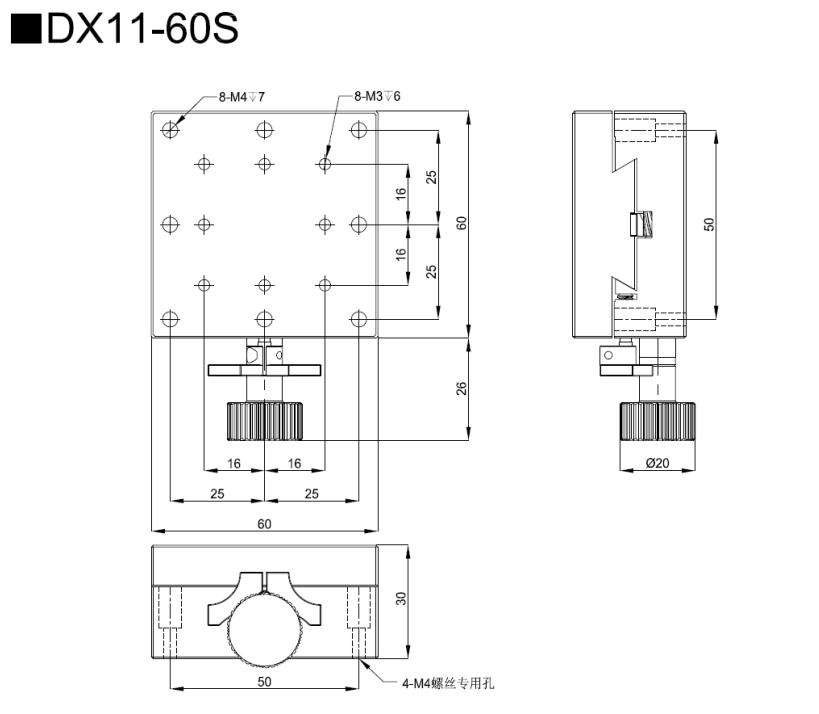

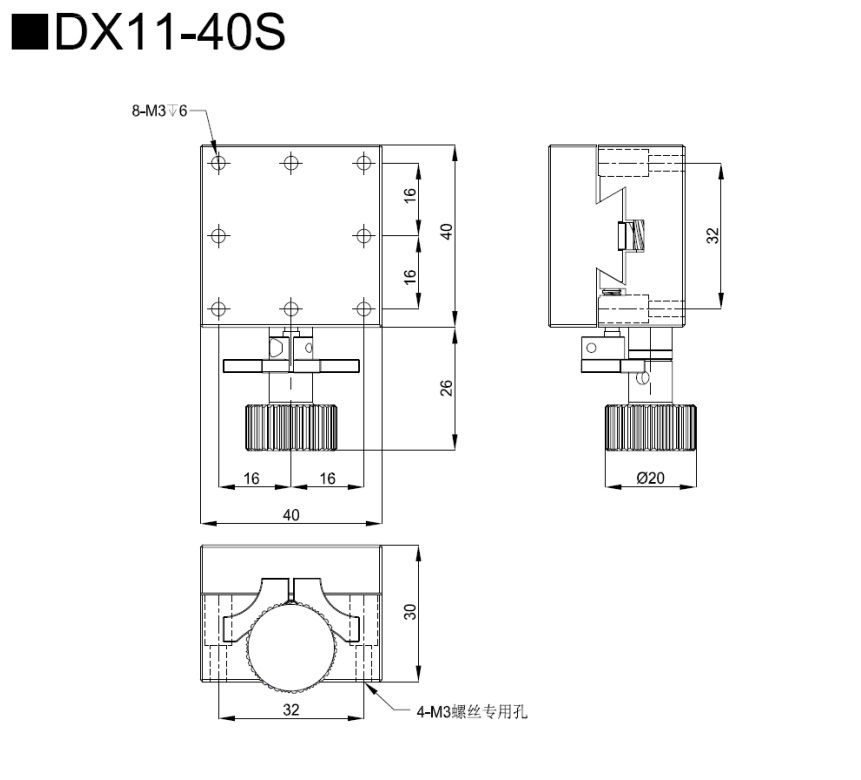

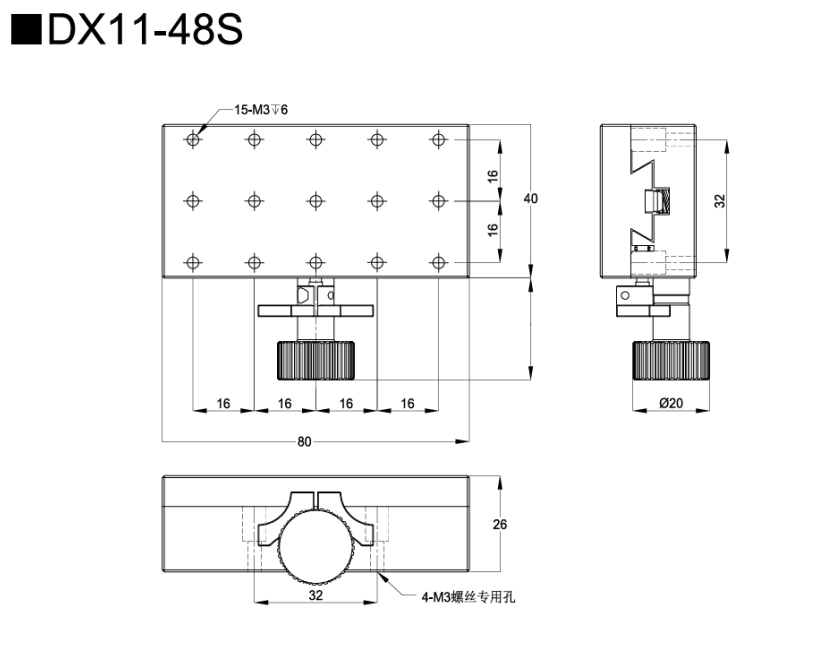

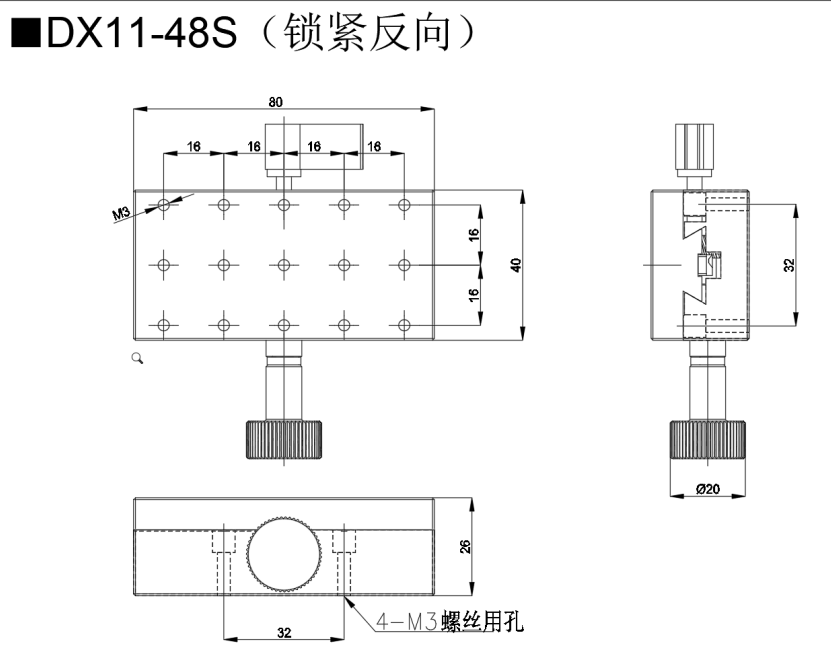

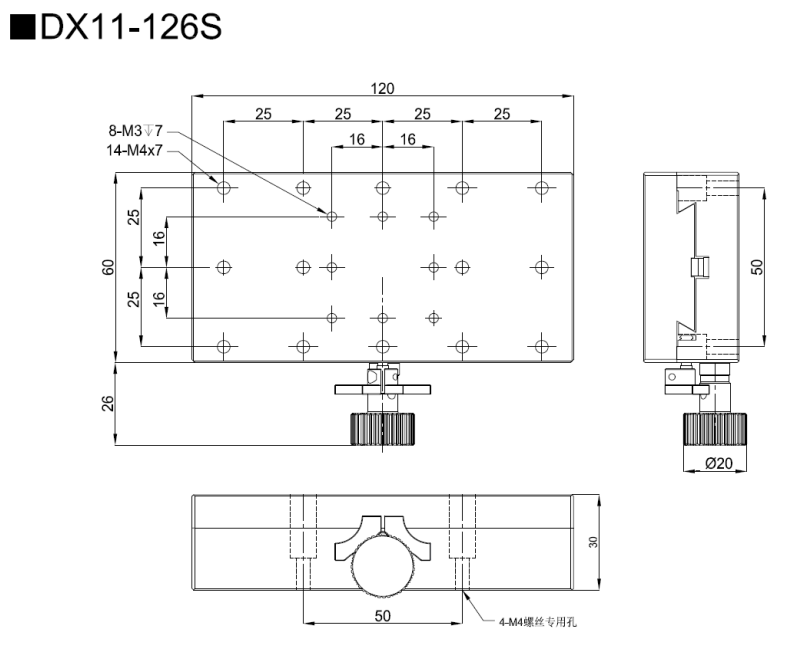

五、外形尺寸图
