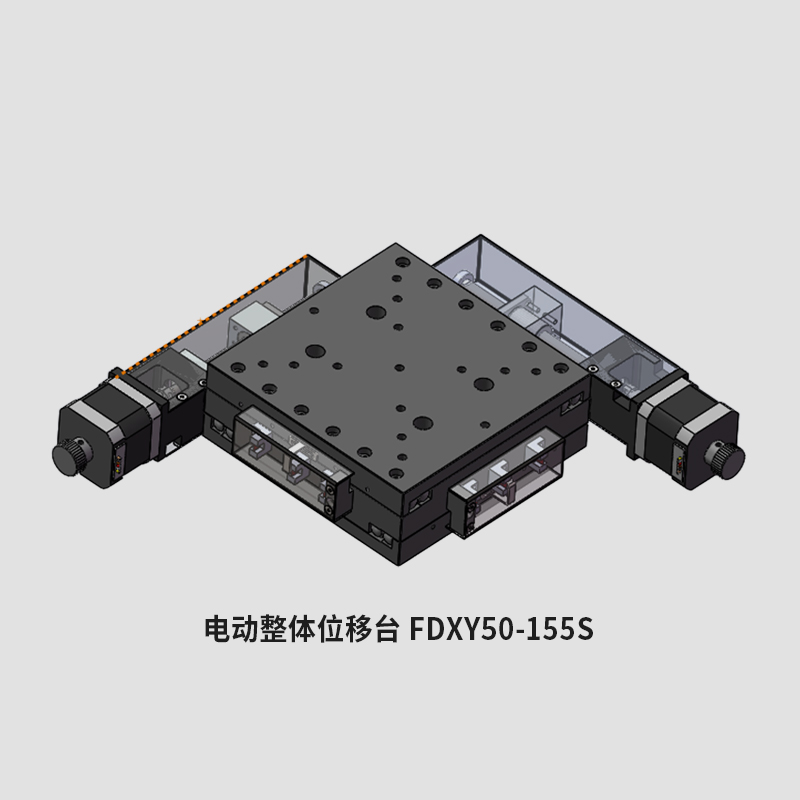

电动整体位移台 FDXY50-155S

一、电动角位滑台定义

1）标配步进电机和RS232接口

2）产品结构小巧轻薄，适合与轻载，低速使用，科学实验使用

3）高品质精磨丝杆驱动，小导程，相同细分数可达到高的分辨率

4）巧妙的消空回螺母结构设计，可使研磨丝杆副的间隙降到最小

5）导轨采用交叉滚珠导轨，运动流畅，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用

6）精密电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大的提高

7）步进电机和滚珠丝杆通过高品质弹性联轴器连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小

8）配有手轮，方便调试

9）装有零位和限位开关，方便准确的定位和保护产品

10）底座有标准孔距的螺纹孔和通孔，方便安装

11）可换装伺服电机和光栅尺，做闭环控制，接受产品的改制和量身定制

二、电动角位台安装方法

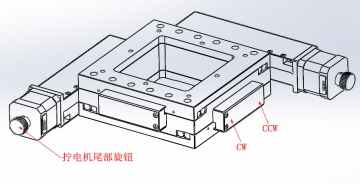

将顶板驱动至CW或CCW侧，则可分别窥见2个螺栓孔（共4个）。用M6圆头内六角螺丝固定。(上图非实物，仅为装配参考)

三、参数

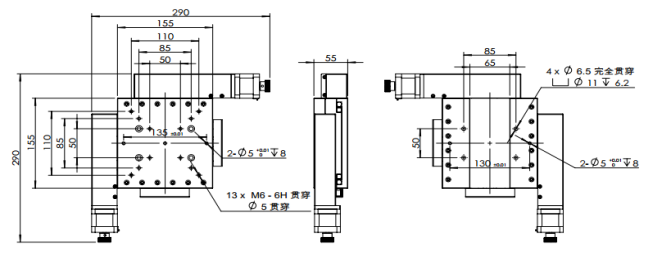

四、尺寸图

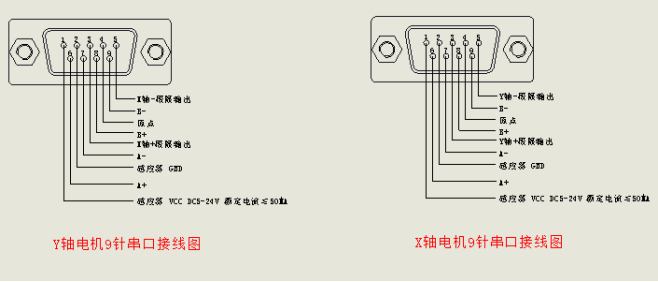

五、接线图

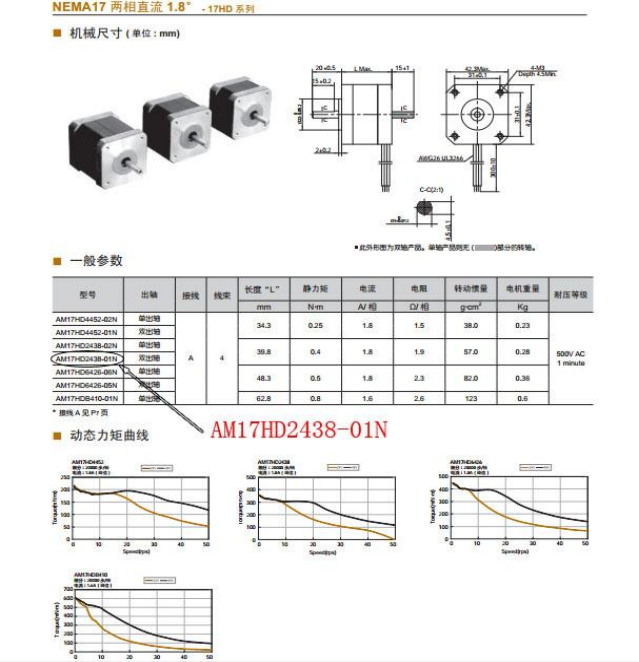

六、滑台所配电机参数

七．滑台所配步进电机驱动器情况

1. 本滑台默认不配伺服电机和驱动器，由客户另行购买。

2. 本滑台推荐搭配MADLT05SA多功能型驱动器。

八．关于滑台的日常保养及维护

为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。

弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。

丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
