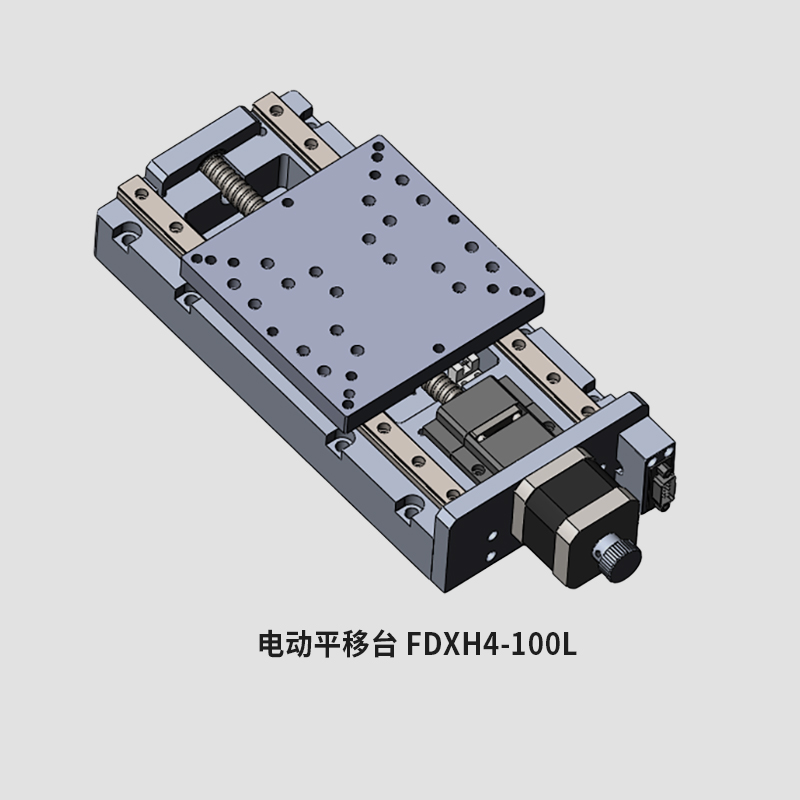

电动平移台 FDXH4-100L

一、电动角位滑台定义

1）标配步进电机和RS232接口，方便连接控制器

2）旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长

3）采用高精密滚珠丝杆结构，运动流畅，可针对微小角度的重复定位

4）特殊的结构设计保证了传动部位具有不易磨损、耐久性高的特点

5）台面外围的刻度圈是激光刻划标尺，标尺可相对台面传动，方便初始定位和读数

6）步进电机和丝杆通过高品质弹性联轴器，传动同步，消偏性能好，大大降低了偏心扰动

且噪音小

7）电动角位台可平放使用也可立式使用，可与其它种类台子组成多维电动调整台

8）微小角度电动旋转台成对设计，可叠加，可单独使用

9）具有限位功能，初始零位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制

二、电动角位台安装方法

拧动电机尾部旋钮，将顶板驱动至CW或CCW侧，则可分别窥见安装螺栓孔（共6个）

三、参数

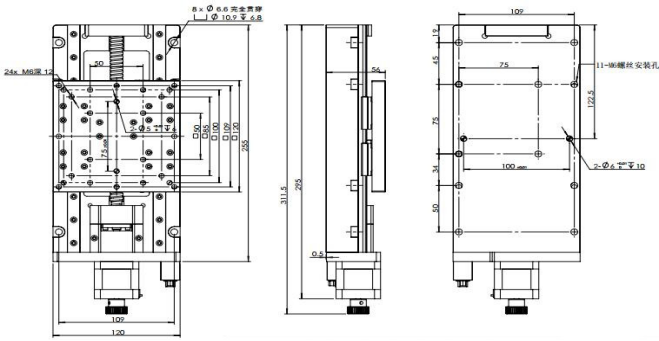

四、尺寸图

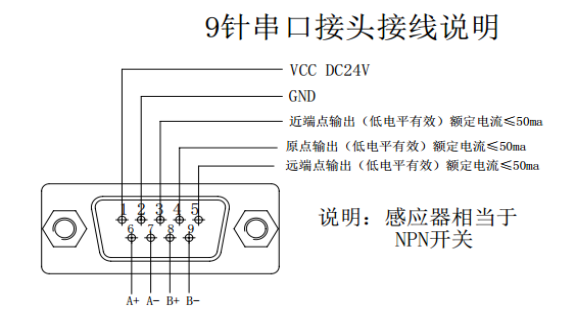

五、接线图

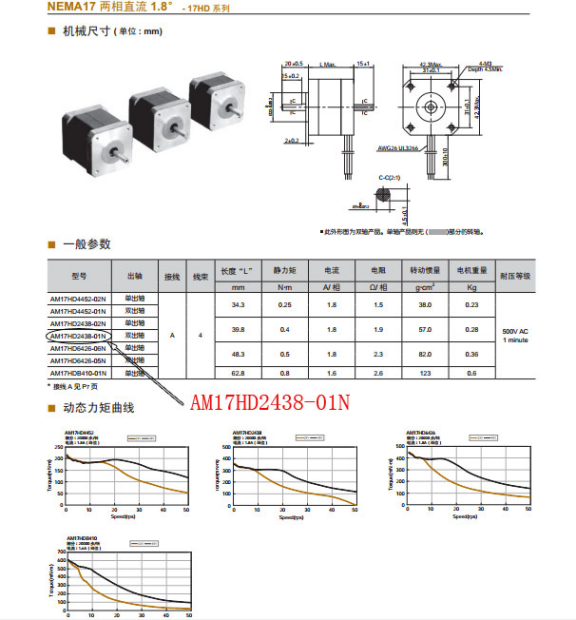

六、滑台所配电机参数

七．滑台所配步进电机驱动器情况

1. 本滑台默认不配伺服电机和驱动器，由客户另行购买。

2. 本滑台推荐搭配MADLT05SA多功能型驱动器。

八．关于滑台的日常保养及维护

为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。

弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。

丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
