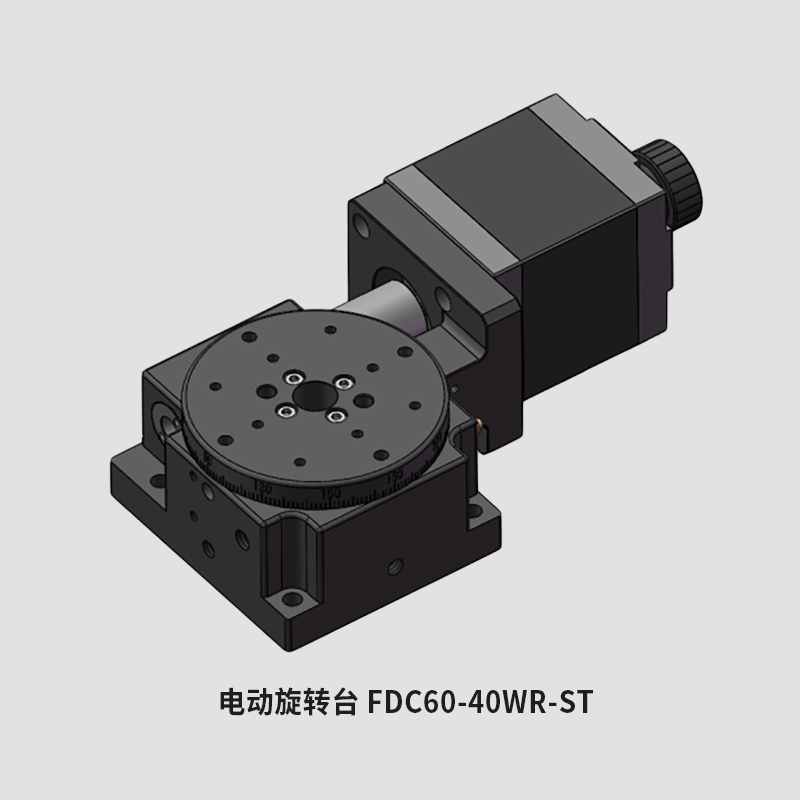

电动旋转台 FDC60-40WR-ST

一、电动角位滑台定义

1）标配步进电机和RS232接口，方便安装连接控制器

2）采用精密研配蜗轮蜗杆结构，运动流畅，可任意正向、反向旋转

3）设计精巧的消空回结构，空回极小，并可调整长期使用造的空回间隙

4）台面外围刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数

5）步进电机和蜗杆通过高品质弹性联轴器连接，传动同步，消偏性能好，大大降低了偏心扰且噪音小

6）电动旋转台可平放使用也可立式使用，可与其他种类滑台组成多维电动调整台

7）可增加限位功能

8）可换装伺服电机，加装旋转编码器，接受产品定制

二、电动角位台安装方法

使用底板上钻设的3个螺栓孔，通过M4内六角圆柱头螺丝进行固定。如下图

三、参数

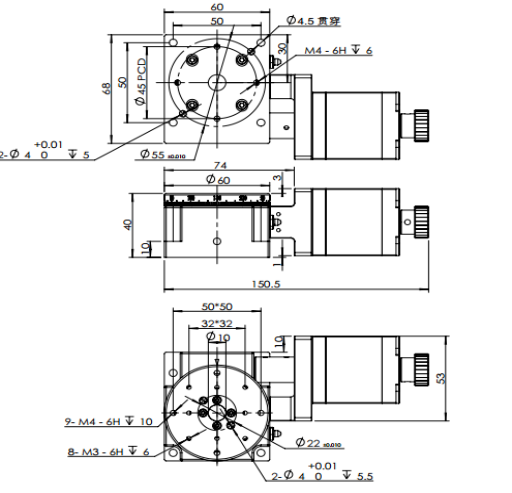

四、尺寸图

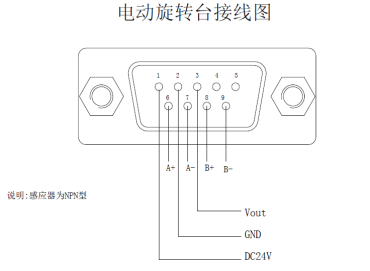

五、接线图

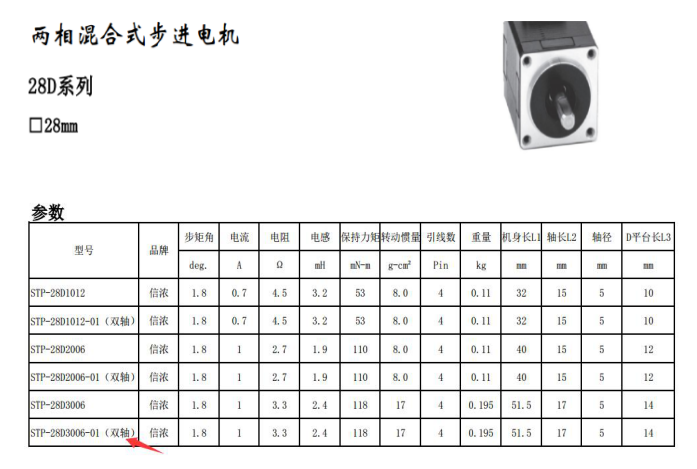

六、滑台所配电机参数

七．滑台所配步进电机驱动器情况

1. 本滑台默认不配伺服电机和驱动器，由客户另行购买。

2. 本滑台推荐搭配MADLT05SA多功能型驱动器。

八．关于滑台的日常保养及维护

为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。

弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。

丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
