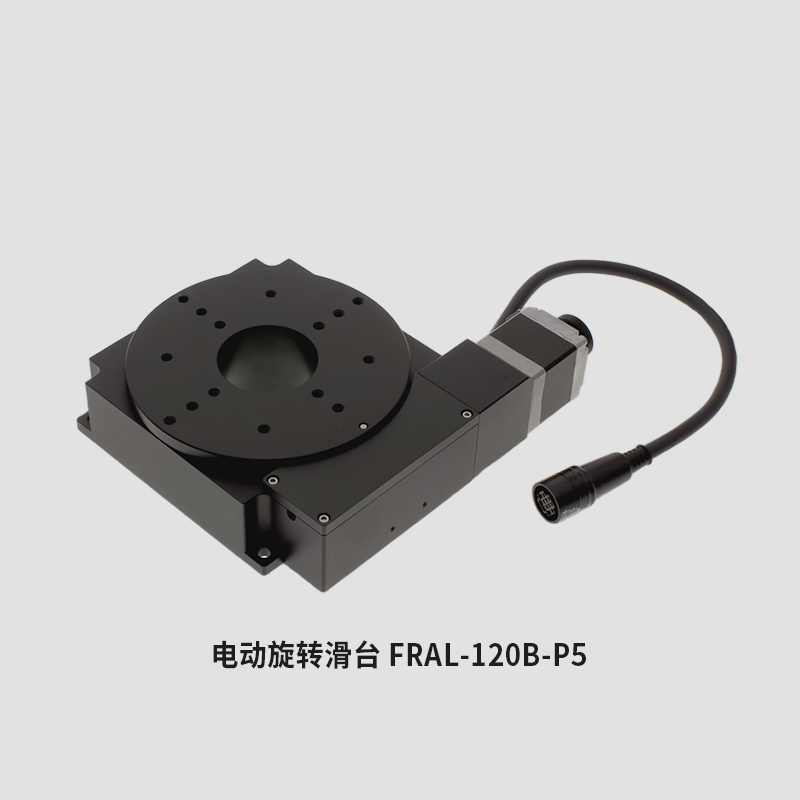

电动旋转滑台 FRAL-120B-P5

一、电动旋转滑台定义

电动旋转滑台采用精密滚珠丝杆移动结构和标配步进电机，运动流畅。360°连续旋转和正弦微小角度反复旋转。RS232接口，方便连接控制器。特殊的结构设计保证了旋转滑台很低的偏心扰动，使运动更加平稳。旋转滑台外围激光刻标尺，相对台面转动，方便初始定

位和读数。可增加限位功能，增加初始零位功能；可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。

二、电动旋转滑台安装方法

   将旋转滑台安装到使用台面（安装对象物平面不平整，可能会导致滑台面变形，影响精 度，请注意）。可上下颠倒安装、侧面垂直或侧面水平安装，使用底板上的螺丝孔锁紧。请参见下图：

三、型号表示方法

四、基本参数

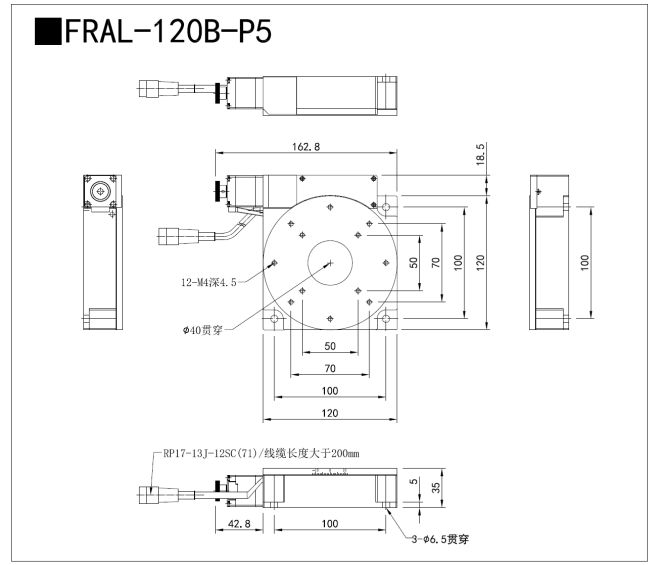

五、外形尺寸图

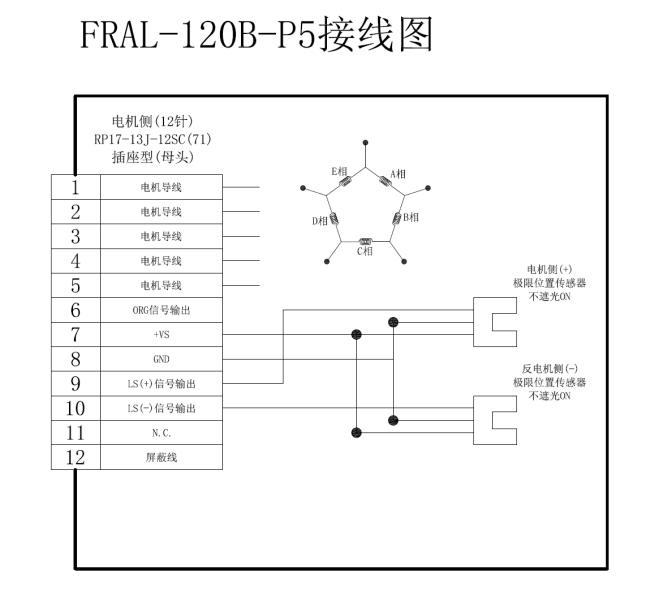

六、 接线图
