电动直线位移台 FHLP60-20X-P5 FHLP60-20XR-P5
分享
电动直线轴滑台采用直线滚珠移动结构和标配步进电机，运动流畅。RS232接口，方便连接控制器。特殊的结构设计保证了直线轴滑台台面运动更加平稳。可增加限位功能，增加初始零位功能；可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
产品详情
一、电动直线轴滑台定义
电动直线轴滑台采用直线滚珠移动结构和标配步进电机，运动流畅。RS232接口，方便连接控制器。特殊的结构设计保证了直线轴滑台台面运动更加平稳。可增加限位功能，增加初始零位功能；可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
二、电动直线轴滑台安装方法
将电动直线轴滑台安装到使用台面（安装对象物平面不平整，可能会导致滑台面变形，影响精度，请注意）。可上下颠倒安装、侧面垂直安装，使用底板上的螺丝锁紧。请参见下图：
三、型号表示方法
四、基本参数
型号 | FHLP60-20X-P5 | FHLP60-20XR-P5 |
行程 | ±10mm | |
分辨率(Full/Half) | ≈0.002mm/≈0.001mm | |
电机 | PKP523N12B(东方马达) | |
传动类型 | 滚珠丝杆 | |
丝杆参数 | 直径8mm，螺距1mm | |
重复定位精度 | ±0.001mm | |
定位精度 | 0.08mm | |
反向间隙 | 0.001mm | |
直线度 | 0.003mm | |
平行度 | 0.015 mm | |
驱动电流 | 1.2A | |
速度 | 20mm/ s | |
材质-表面处理 | SUS440C | |
负载 | 98N(10Kgf) | |
重量 | 0.7kg | |

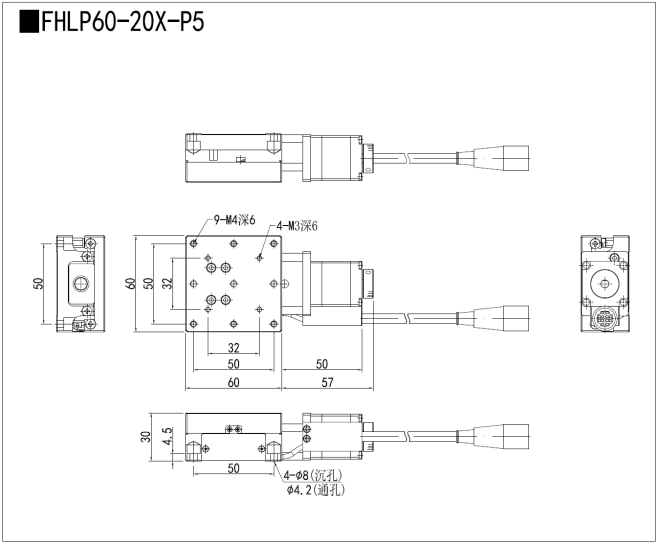

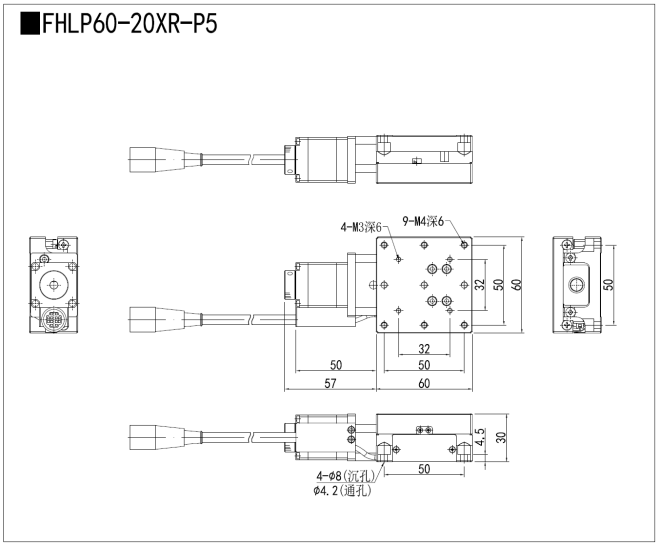

五、外形尺寸图

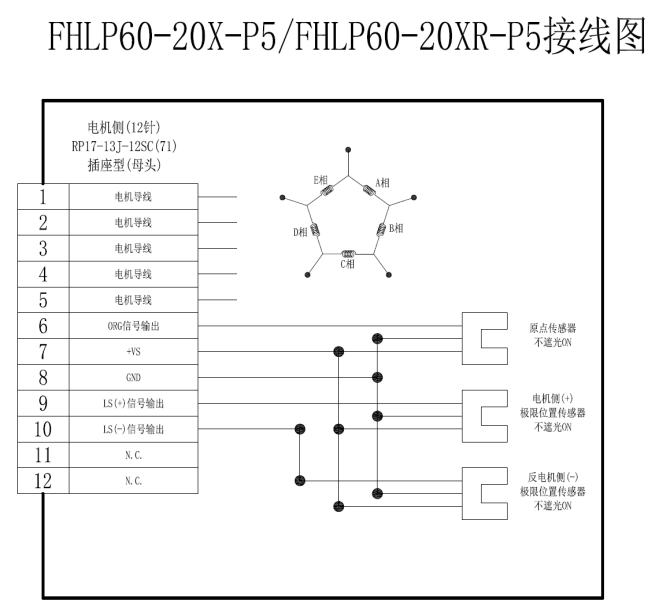

六、 接线图
