采用双微分头设计，操作方便，精度高。六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。最适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。

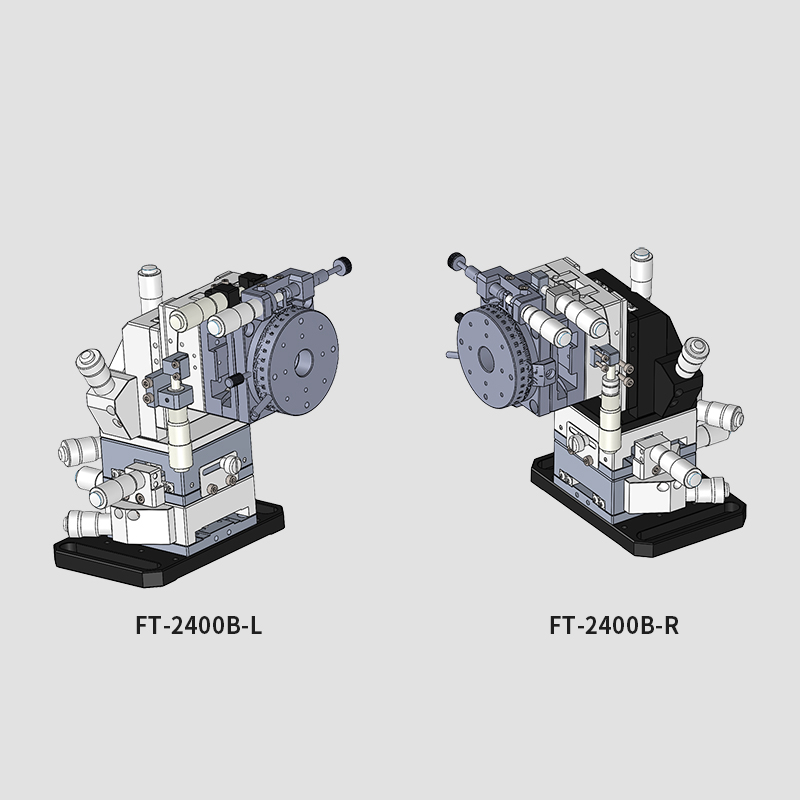

编号 FT2400B-L FT2400B-R

4008608900

立即预约

产品详情

一、滑台定义

二、型号表示方法

三、参数

型号	FT2400B-L	FT2400B-R
X、Y、Z轴型号	XH35-60L/XH35-60R
弧摆型号	FG60-75L/FG60-75R
弧摆型号	FG60-50L/FG60-50R
旋转型号	FR11-60L/FR11-60R
工作台面(mm)	Φ60
分辨率	XYZ轴粗调：10μm/刻度微调：0.5μm/刻度 θZ轴：24＂/刻度 θY轴：33＂/刻度 θX轴：0.01°/刻度
行程(mm)	XYZ轴：粗调±6.5mm XYZ轴：微调±0.3mm θZ轴：±7° θY轴：±7° θX轴：粗调：360° 微调：±5°
承重	3kgf (29.4N)
材质-表面处理	铝-黑色阳极氧化处理
