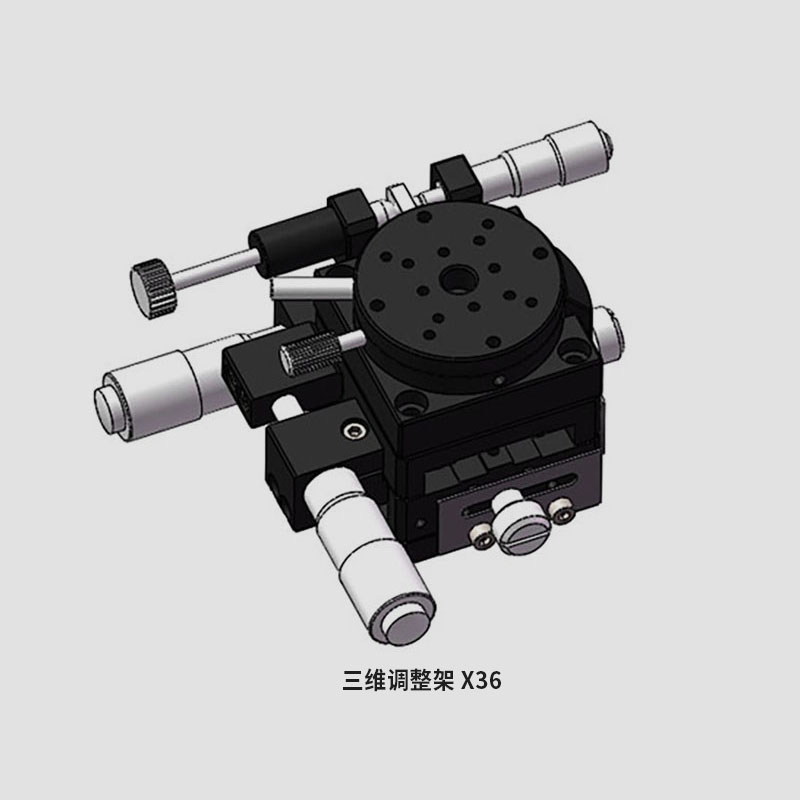

三维调整架 X36-40/60/80

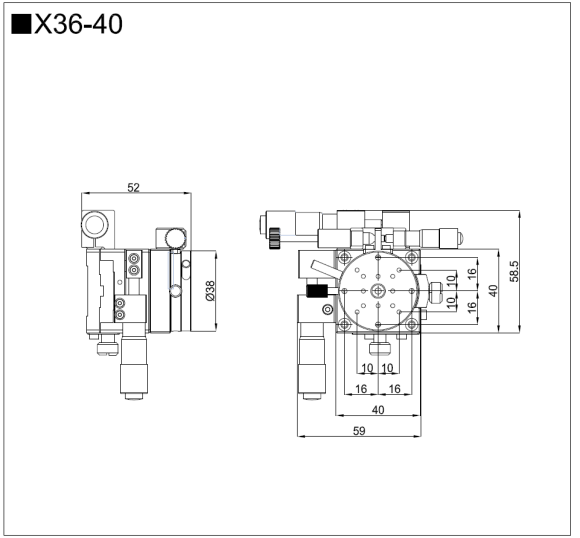

X36-40

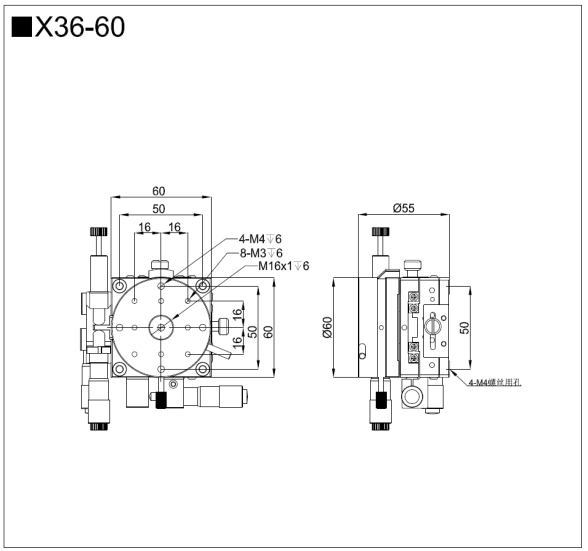

X36-60

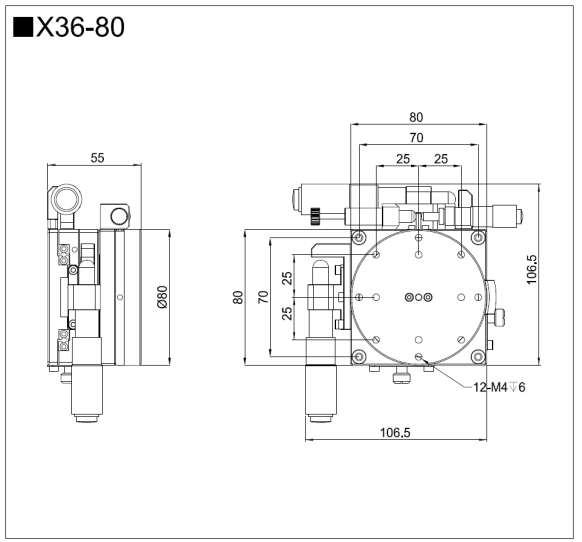

X36-80

工作台面尺寸

φ38 mm

φ60 mm

φ80 mm

参照型号

X、Y轴：X24-40

θ轴：FR11-40R

X、Y轴：X24-60

θ轴：FR11-60R

X、Y轴：X24-80

θ轴：FR11-80R

行程

X、Y轴：±6.5mm

θ轴：精调360°，粗调±5°

X、Y轴：±6.5mm

θ：精调360°，粗调±5°

X、Y轴：±12.5mm

θ：精调360°，粗调±5°

精度

10um/刻度

10um/刻度

10um/刻度

自重

0.4 kg

0.7 kg

1.3kg

材质-表面处理

铝-黑色氧化处理

推荐使用环境

10-50度，20-70%RH(无结露)
